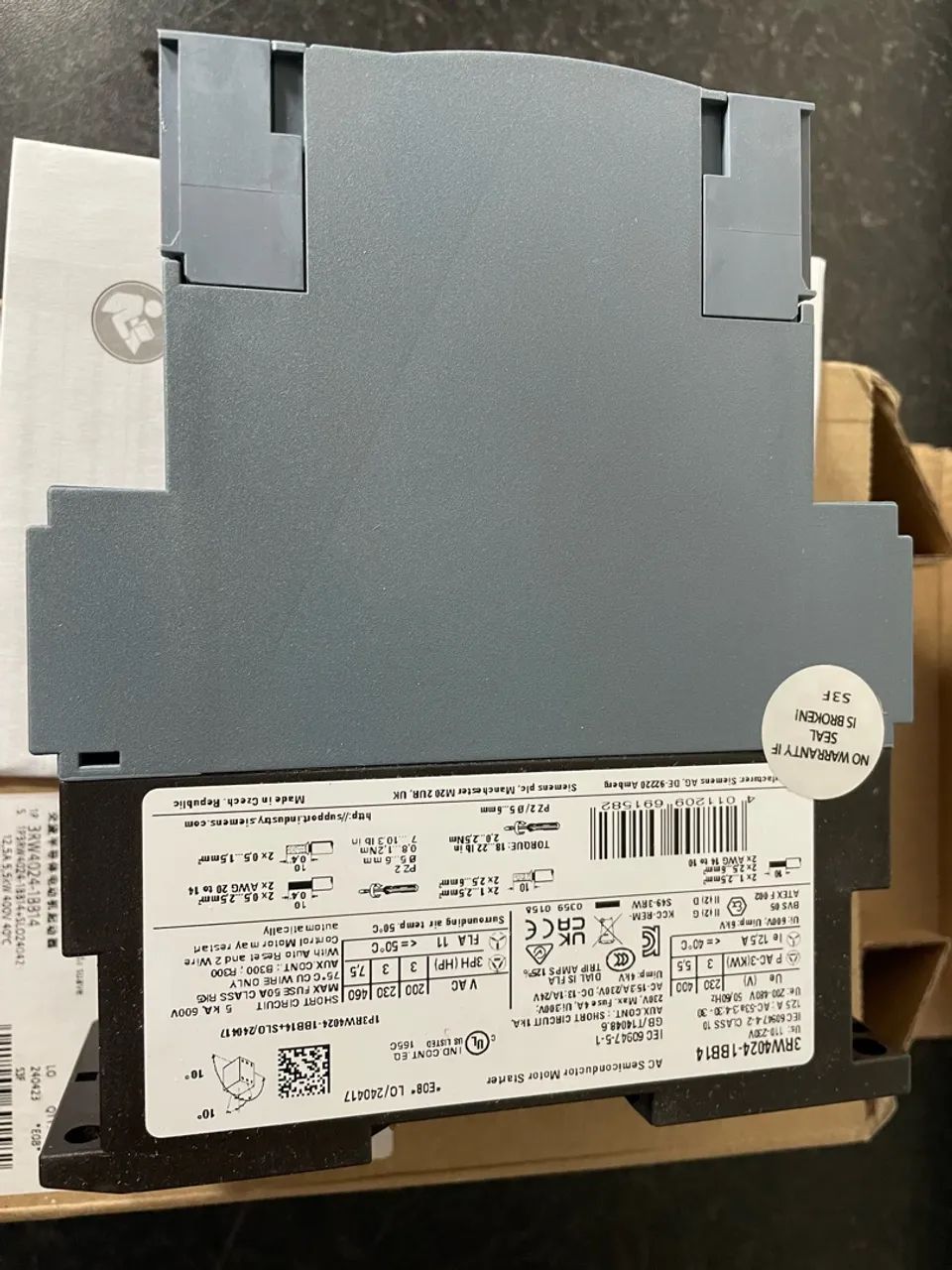

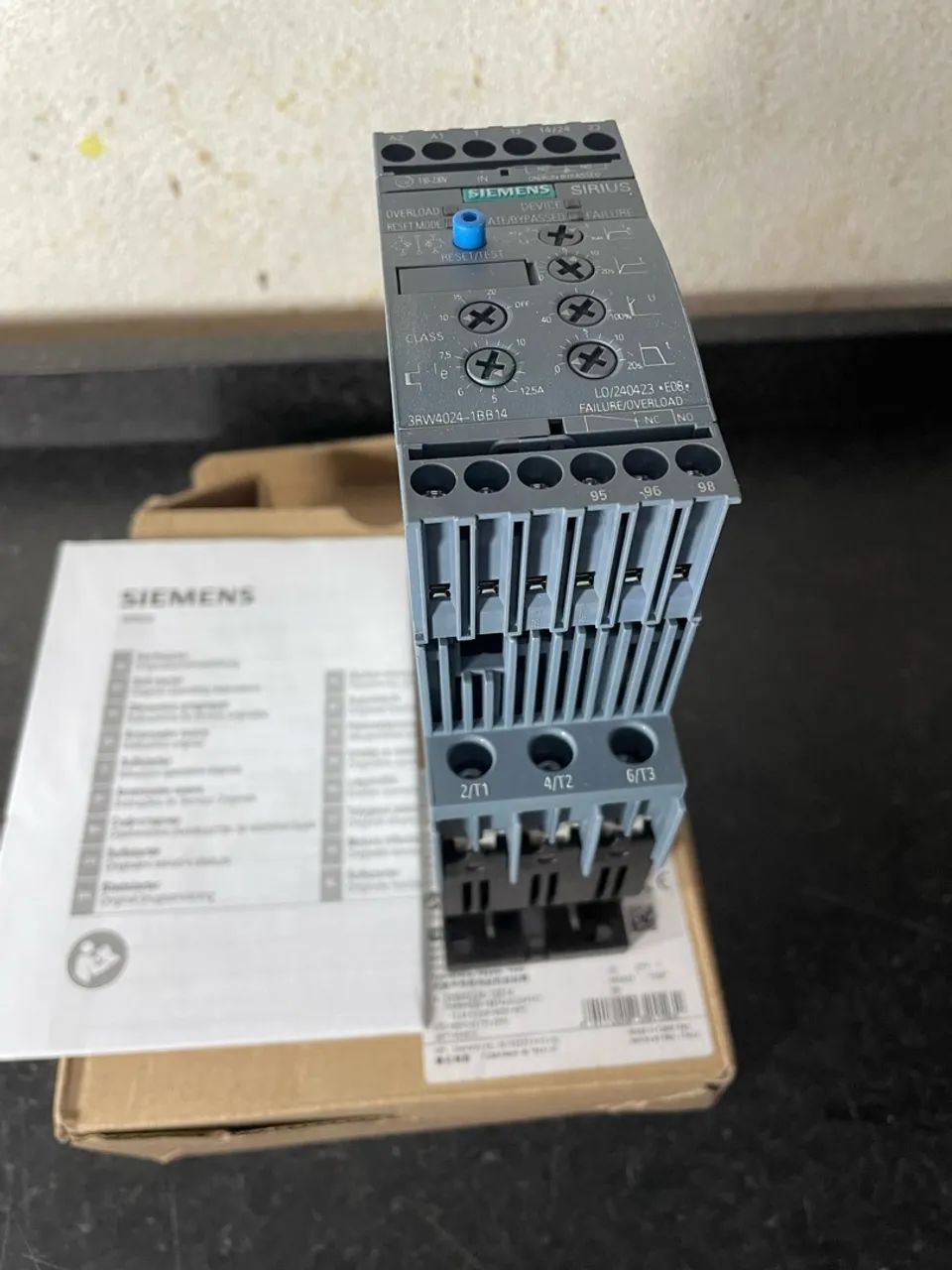

Especificações Técnicas Principais
? Linha / Tamanho: SIRIUS / Tamanho S0
? Corrente Nominal de Operação (\(I_{e}\)): 12,5 A (a 40°C)
? Potência Nominal: 5,5 kW em 400 V CA (aprox. 6 CV a 7,5 CV dependendo da rede/aplicação)
? Tensão Principal de Alimentação: 200 V - 480 V CA (trifásica), 50/60 Hz
? Tensão de Alimentação de Comando (Controle): 110 V - 230 V CA/CC
? Sistema de Bypass Integrado: Sim (contatos de bypass internos para reduzir perdas térmicas após a partida)
? Proteção de Sobrecarga: Proteção eletrônica integrada de sobrecarga do motor e proteção térmica intrínseca do próprio dispositivo.
? Terminais: Parafusos (screw terminals)
? Grau de Proteção: IP20
? Peso Líquido: Aprox. 0,687 kg
Funções e Ajustes
? Limitação de corrente ajustável: Permite limitar a corrente de partida em picos elevados.
? Rampas de aceleração e desaceleração: Ajuste do tempo de subida de tensão na partida e de redução suave na parada (evitando golpes de aríete em sistemas hidráulicos).
? Indicação por LEDs: Status de operação, sobrecarga, falhas e modo de reset.
Dicas de Instalação
? Montagem vertical: Respeite a montagem na vertical para garantir a dissipação térmica adequada e a frequência de manobras especificada (ex.: até 5 partidas por hora sem ventilador).
? Coordenação de proteções: Pode ser combinado modularmente com disjuntores-motor da linha Siemens 3RV e contatores
